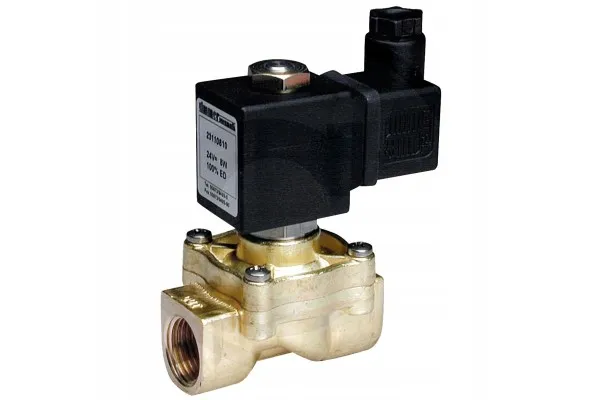

Válvula GRANIT VFG-MAX-ZM220-3/8-NG-24

Válvula electromagnética 2/2 vías con control forzado y membrana para líquidos, modelo VFG-MAX-ZM220-3/8-NG-24 de GRANIT.

Características técnicas:

• Rosca: G3/8
• Diámetro nominal (DN): 12,7 mm
• Tipo de bobina: C4
• Caudal de agua kv: 35 l/min
• Tensión: 24 V
• Presión mínima: 0 bar
• Presión máxima: 6 bar
• Dimensiones: B=45 mm, C=64 mm, D=14 mm, E=82 mm, F=96 mm, G C1=30 mm, G C3=36 mm
• Caudal de gas a 6 bar: 35 Nl/min
• Rango de presión: 0 - 16 bar
• Material de la carcasa: latón brillante
• Tubo guía del anclaje: acero inoxidable
• Juntas: NBR (de -10°C a +80°C), EPDM y FKM (de -10°C a +130°C)
• Temperatura de trabajo: NBR -10°C a +80°C, FKM y EPDM -10°C a +130°C

Funcionamiento: La conexión de presión debe instalarse en dirección de la flecha para que la presión actúe bajo la membrana. La presión pasa lentamente por un pequeño orificio hacia la parte superior de la membrana, que está presionada por un resorte contra el asiento. Al aplicar tensión a la bobina electromagnética, el núcleo unido al módulo de membrana se eleva, abriendo el paso. El orificio interno facilita el movimiento de la membrana. Este tipo de válvula permite abrir la membrana sin necesidad de diferencia de presión entre entrada y salida.

Aplicaciones: Hidráulica y neumática, instalación neumática, válvulas electromagnéticas 2/2 vías normalmente cerradas.

Fabricante: Granit Parts, reconocido fabricante alemán de recambios originales y de alta calidad para maquinaria agrícola y técnica.
